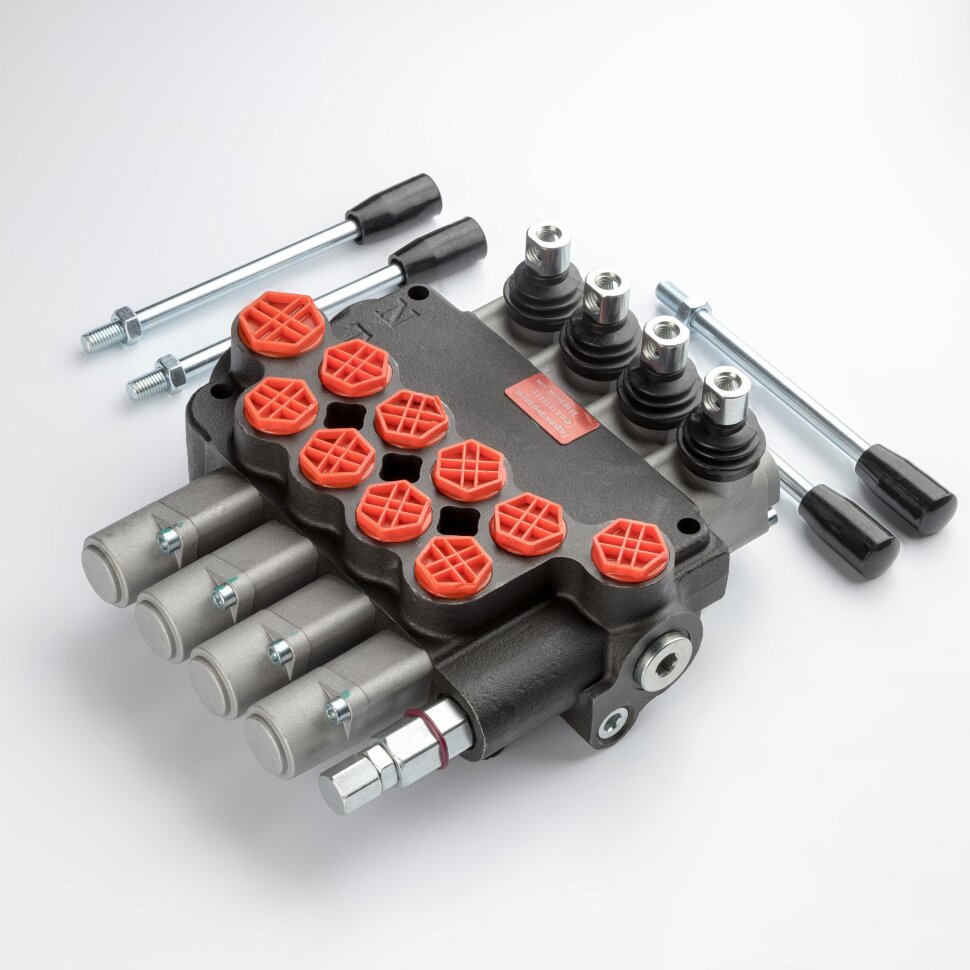

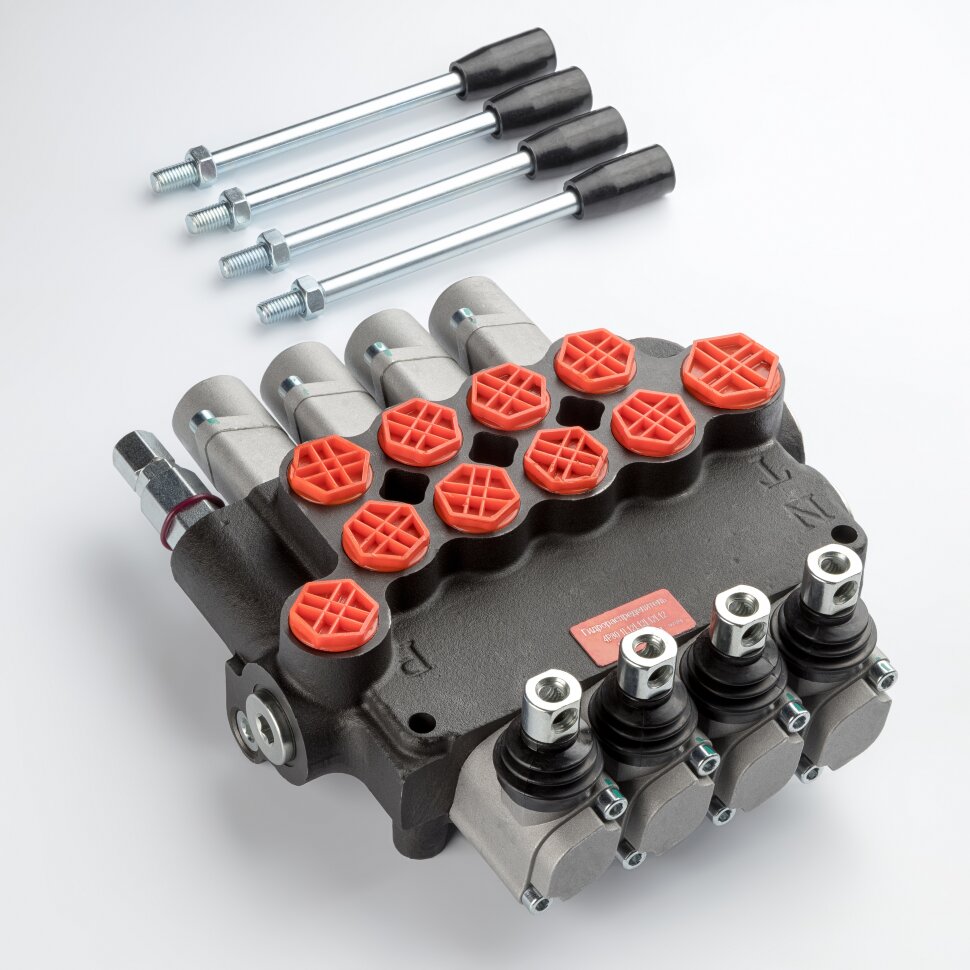

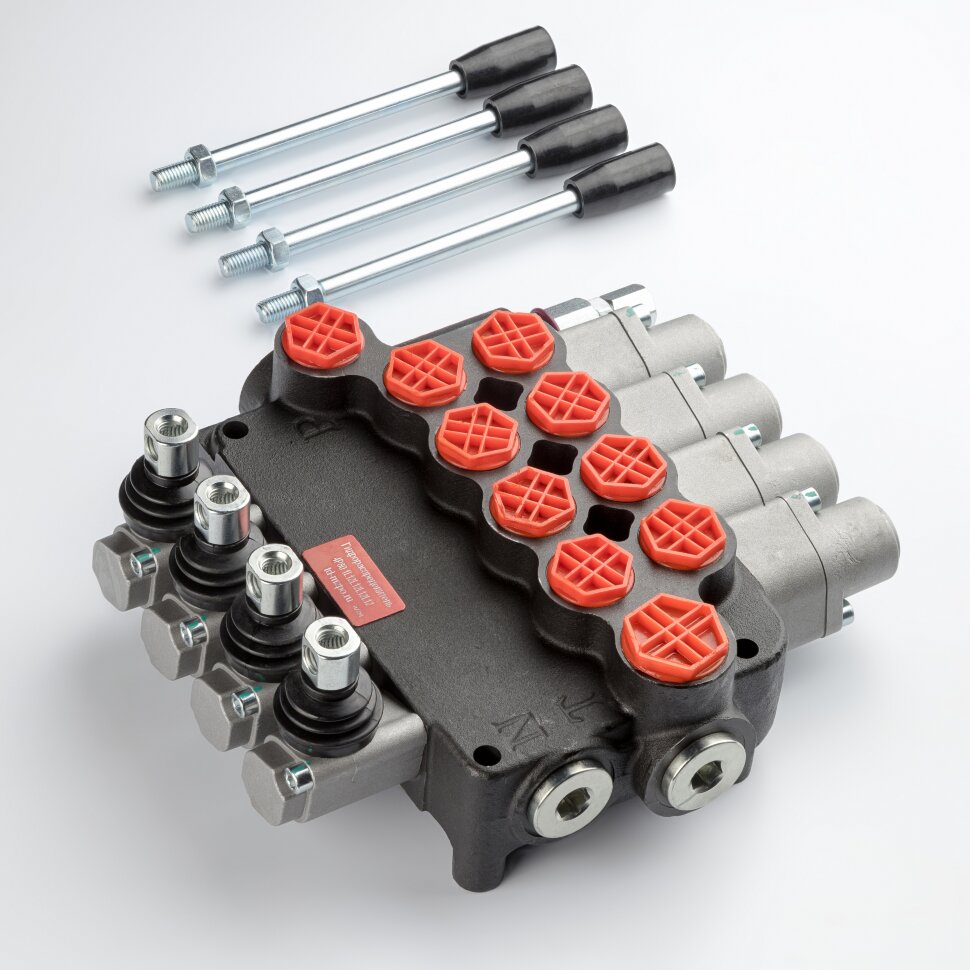

Гидрораспределитель 4P80-1L12L12L12L12 GKZ1

Гидрораспределитель 4P80-1L12L12L12L12 GKZ1 представляет собой высоконадежное четырехсекционное моноблочное устройство, спроектированное для точного ручного управления потоками рабочей жидкости в гидравлических системах мобильной техники и промышленного оборудования. Модель серии Р80 обеспечивает пропускную способность до 80 литров в минуту, что делает ее универсальным решением для систем средней мощности.

Основные преимущества и функциональность

Данный гидрораспределитель оснащен встроенным предохранительным клапаном аварийного сброса. Диапазон регулировки давления от 0 до 250 Bar позволяет гибко настраивать систему и защищать компоненты от перегрузок без установки дополнительной гидроаппаратуры. Компактный моноблочный корпус гарантирует герметичность и высокую механическую прочность при эксплуатации в тяжелых условиях.

Особенностью данной модификации является конфигурация золотников L12, которая обеспечивает «плавающий режим» с фиксацией. Это критически важно для работы сельскохозяйственного и коммунального оборудования, где требуется свободное перемещение рабочих органов под воздействием внешних сил (например, при работе отвала или плуга).

Технические характеристики и условия эксплуатации

Устройство адаптировано для работы в широком температурном диапазоне: от -40 до +60 °C для окружающей среды и от -20 до +80 °C для рабочей жидкости. В качестве рабочей среды рекомендуется использовать гидравлические масла на минеральной основе, соответствующие классу чистоты ISO 4406 19/16 или NAS 1638 класс 10.

Конструктивные параметры:

• Количество секций: 4 секции для независимого управления исполнительными механизмами.
• Номинальный расход: 80 л/мин.
• Максимальное давление: до 315 бар.
• Присоединительные порты: Вход Р, выходы А и В имеют резьбу G1/2; слив Т и порт последовательного соединения N — G3/4.
• Масса изделия: 13,2 кг.

Режимы работы золотников

Для понимания логики управления следует учитывать стандартные обозначения функций:

• L12 (установлен в данной модели): Плавающий режим с фиксацией, подъем и опускание осуществляются без фиксации.
• А1: Стандартный подъем и опускание без фиксации (возврат в нейтраль).
• А8: Полная фиксация в положениях подъема и опускания.
• C1/C2: Специализированные режимы для самосвальной техники с опусканием под собственным весом.
• D1/D8: Режимы со свободным сливом в гидробак при нейтральном положении.

Гидрораспределитель 4P80-1L12L12L12L12 GKZ1 является оптимальным выбором для модернизации гидросистем тракторов, экскаваторов и манипуляторов, где требуется надежное управление четырьмя независимыми контурами с поддержкой плавающего положения.
